THALÈS OPTRONIQUE

Système de surveillance embarqué | Caisson de toit et console de pilotage

L’objectif de cette mission pour THALES OPTRONIQUE était double, créer un caisson de toit pour embarquer la caméra Margot et l’ensemble électronique, et créer une console de pilotage, station d’accueil pour un PC durci avec extension de commandes, boutons et joystick.

MISSION DESIGN

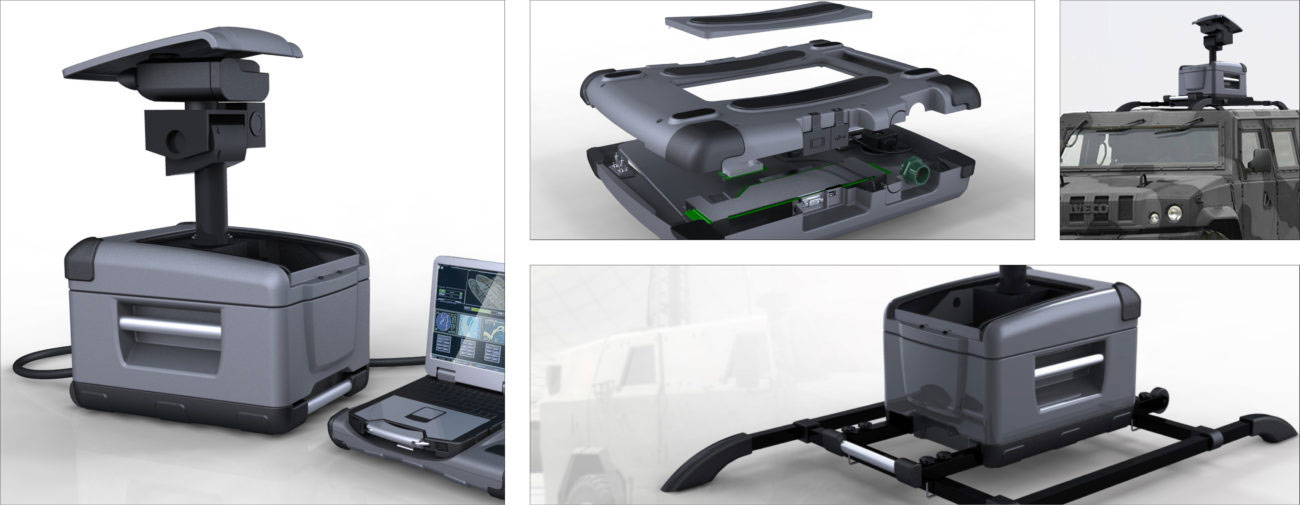

Pour le caisson de toit:
• Prise en compte de l’agencement interne des composants, dimensionnement général.
• Intégration des contraintes dues au process de fabrication retenu, le moulage fibre de carbone.
• Analyse des contraintes d’usage et propositions de solutions ergonomiques pour le portage et le transport sur roulettes.
• Proposition de solutions techniques pour la télescopie du système et la fixation sur barres de toit.
• Créativité formelle, lignes de style dynamiques sur des formes générales fluides et discrètes.

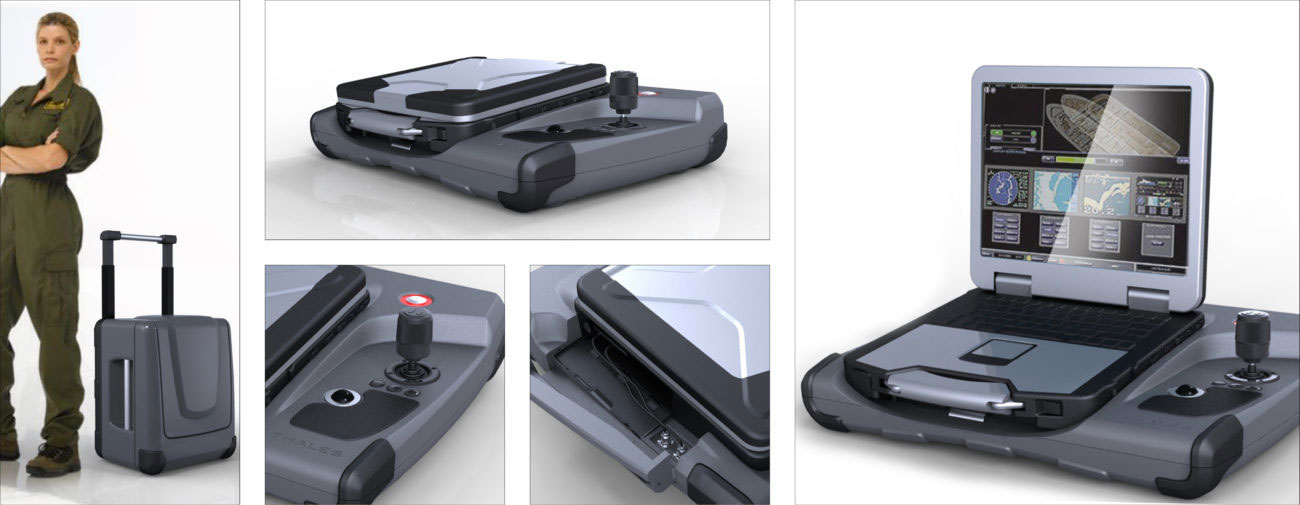

Pour la console de pilotage:
• Proposition de solutions techniques pour connecter facilement le PC durci sur la station, avec reprise des connexions arrière et verrouillage automatique.
• Agencement général des composants, optimisation du volume et de l’architecture des pièces.
• Positionnement ergonomique des organes de contrôle, boutons et joystick.
• Créativité formelle, cohérence de design avec le PC durci, look terrain par ajout de bumpers élastomères.

MISSION ENGINEERING

• Développement mécanique complet sur Creo (ProEngineer) du caisson et de la console.
• Gestion des prototypes fonctionnels.
• Dossier de définition (fichiers 3D, plans, nomenclature).

PROCESS

Moulage composite fibre de carbone | Tubes | Usinage | Injection RIM | Tôlerie métal

ANNÉES D’INTERVENTION

2010 – 2011 – 2012
